Немного эстетики. Китайские переходники для микросхем

Для своих экспериментов с микроконтроллерами использую макетные платы — так называемые бредборды. И всё бы ничего, но контроллеры с планарными корпусами туда не лезут, а покупать в DIP корпусе только ради макета пачку микросхем как-то слишком уж излишество. Поэтому пользовался самодельными колхозными переходниками.

Выглядят они крайне непрезентабельно, но по мне так лишь бы работало. Но вот пару месяцев назад случайно спалил свой макетный вариант attiny13 и встал перед проблемой повторного изготовления этого поделия. Снова колхозить всё проводочками стало как-то очень даже неохота и полез к китайцам — посмотреть что же там есть для удовлетворения моего внезапно нахлынувшего чувства эстетики.

Братья-китайцы вполне ожидаемо не подвели — алиэкспресс просто ломился от всякого рода переходников и адаптеров. Из всего многообразия были выбраны следующие:

Адаптеры SOP8 to DIP8
Набор адаптеров SOP -> DIP
Набор адаптеров QFN -> DIP
Адаптеры SMT -> DIP
Набор адаптеров SOP -> DIP
Адаптеры QFN32 -> DIP32
Адаптеры QFN48 -> DIP48

И вот на днях получил пачку платок и не откладывая в долгий ящик решил переделать пару своих говноплаток.

Во первых это была моя многострадальная горелая тинька.

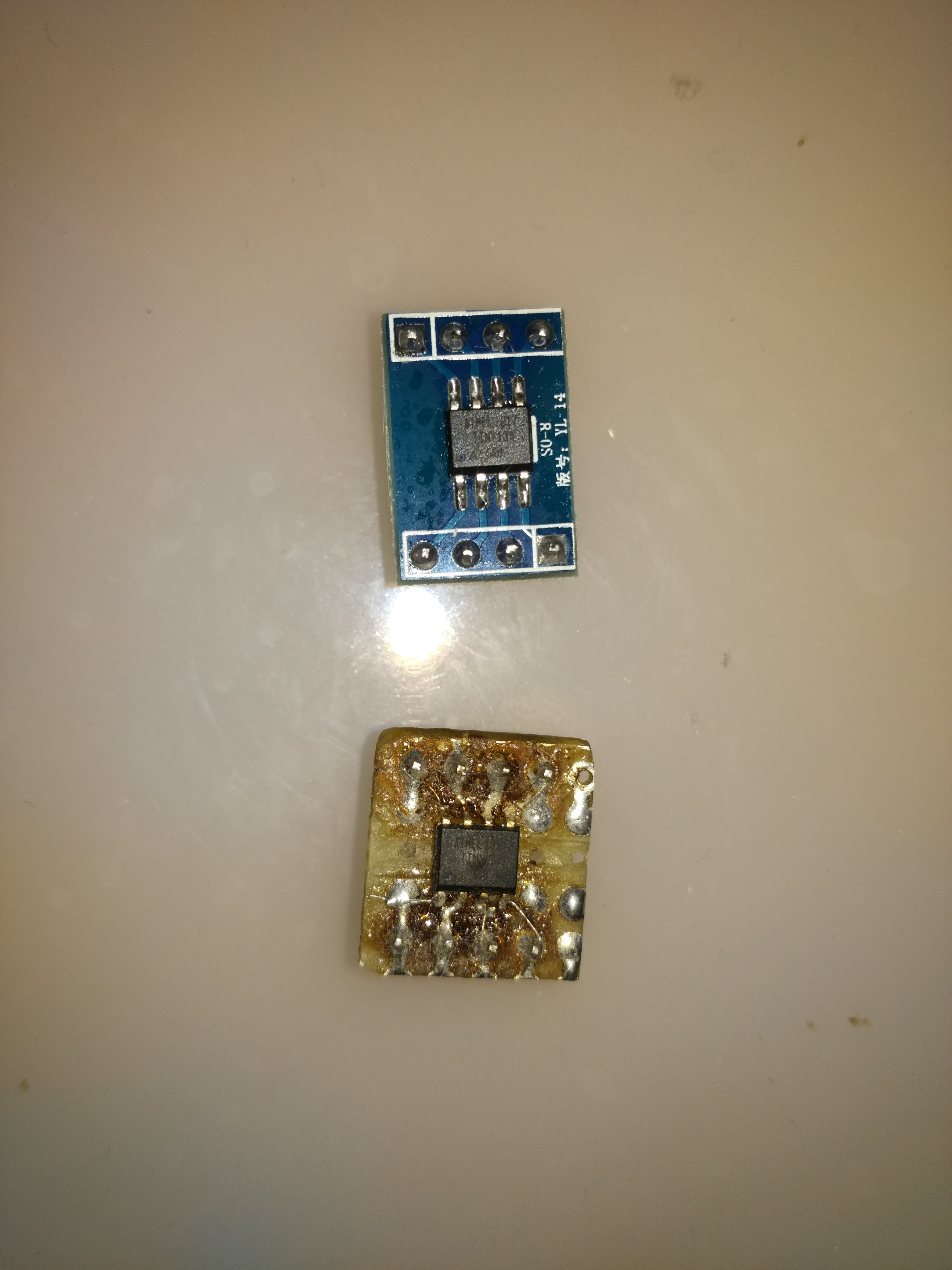

Пример использования адаптера SOP8 DIP8 для микроконтроллера Attiny13

Вторым подопытным стал мой неудачный эксперимент с STM8, в котором я так и не смог заставить работать как надо энкодер и в результате переделал работу на Atmega8. Предполагаю, что это просто китайцы подсунули гнилой контроллер ибо перебрал уже все варианты и собственно схема включения и код были типовые. Но перепаивать было уже лень, а тут как раз выдался случай попробовать в работе новые переходнички.

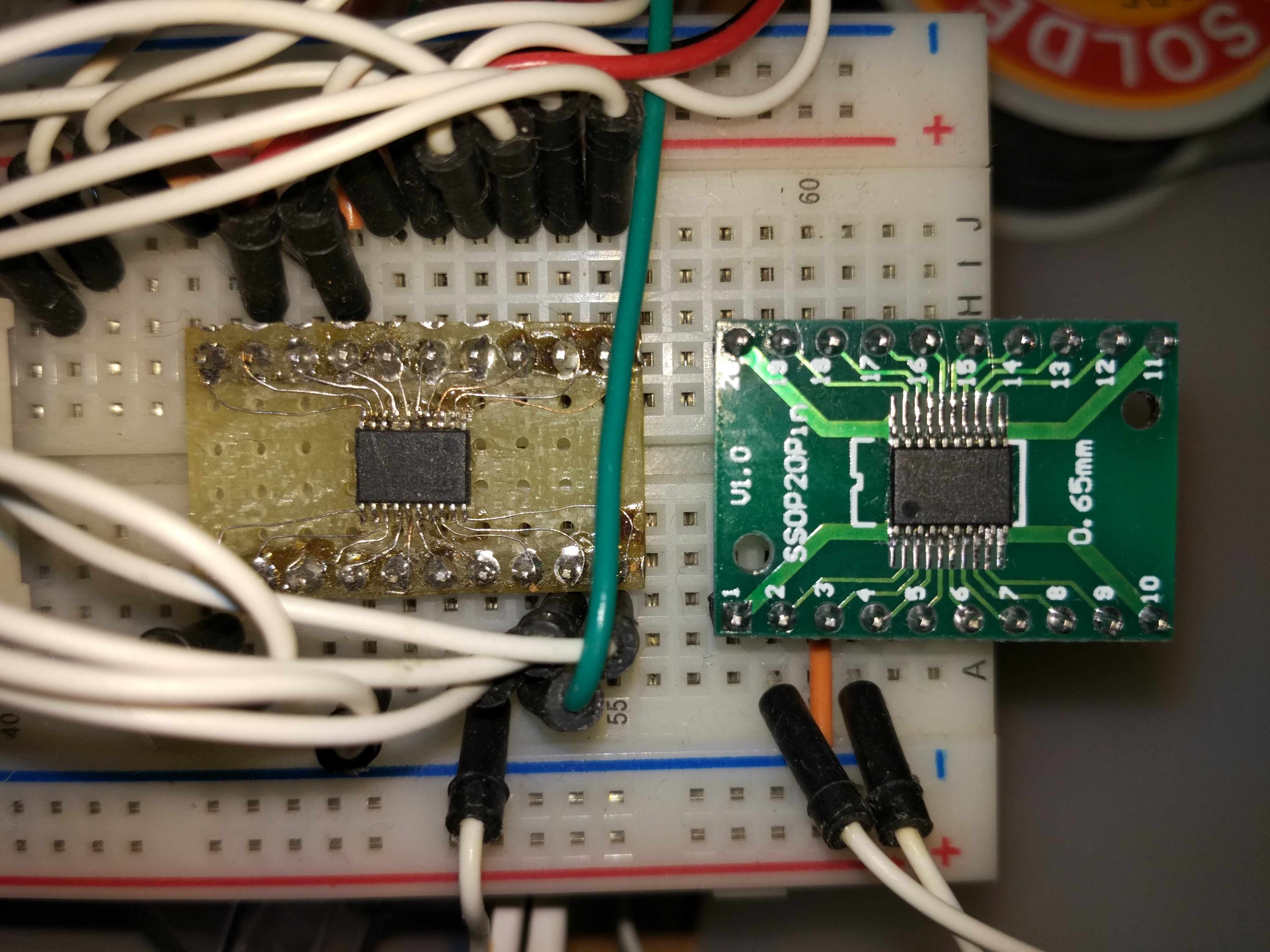

Пример использования адаптера SSOP20 DIP20 для микроконтроллера STM8

В итоге получил вполне симпатичные варианты, что меня полностью устраивает. Собственно никакой прикладной цели эта статья не несёт. Просто вариант.
